STAR Holders for Threading Inserts 16ER
STAR Backworking System Height Adjustable Type X
Inserts: 16ER/L ISO
pitch angle evaluation:
pitch angle = 20 x pitch of thread
diameter of thread
Most common is 1.5°
Item # |
Type |
Angle |
Dimension L |
Ref Pic |
Screw |
Spanner |
Inventory |
Add To Cart/Request Quote |
---|---|---|---|---|---|---|---|---|

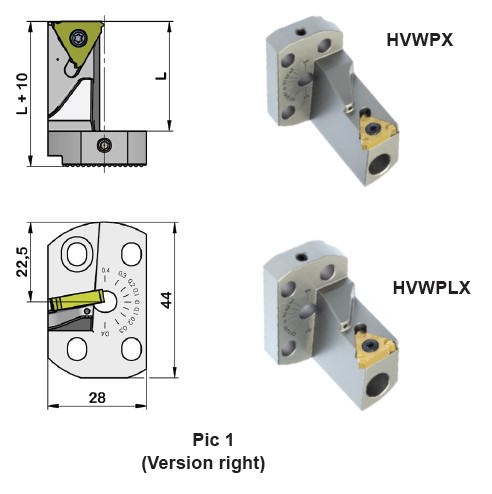

HVWPX-16ER-0 HVWPX-16ER-0/Asset/HVWPX_1.jpg | Type N/A Right | Angle N/A 0 º | Dimension L N/A 31 mm | Ref Pic N/A 1 | Screw N/A A12-W6030100 | Spanner N/A T9 | Inventory N/A |
Add To Cart
Request Quote |
HVWPX-16ER-15 HVWPX-16ER-15/Asset/HVWPX_2.jpg | Type N/A Right | Angle N/A 1.5 º | Dimension L N/A 31 mm | Ref Pic N/A 1 | Screw N/A A12-W6030100 | Spanner N/A T9 | Inventory N/A |
Add To Cart
Request Quote |
HVWPX-16ER-3 HVWPX-16ER-3/Asset/HVWPX_3.jpg | Type N/A Right | Angle N/A 3 º | Dimension L N/A 31 mm | Ref Pic N/A 1 | Screw N/A A12-W6030100 | Spanner N/A T9 | Inventory N/A |
Add To Cart
Request Quote |
HVWPLX-16ER-0 HVWPLX-16ER-0/Asset/HVWPLX_2.jpg | Type N/A Right | Angle N/A 0 º | Dimension L N/A 40 mm | Ref Pic N/A 1 | Screw N/A A12-W6030100 | Spanner N/A T9 | Inventory N/A |
Add To Cart
Request Quote |
HVWPLX-16ER-15 HVWPLX-16ER-15/Asset/HVWPLX_3.jpg | Type N/A Right | Angle N/A 1.5 º | Dimension L N/A 40 mm | Ref Pic N/A 1 | Screw N/A A12-W6030100 | Spanner N/A T9 | Inventory N/A |
Add To Cart
Request Quote |
HVWPLX-16ER-3 HVWPLX-16ER-3/Asset/HVWPLX_4.jpg | Type N/A Right | Angle N/A 3 º | Dimension L N/A 40 mm | Ref Pic N/A 1 | Screw N/A A12-W6030100 | Spanner N/A T9 | Inventory N/A |
Add To Cart
Request Quote |

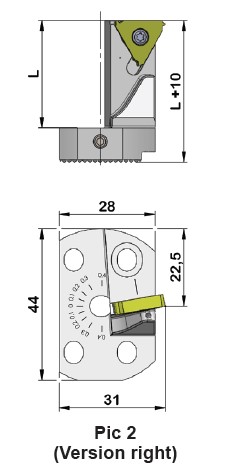

HVWPAX-16ER-15 HVWPAX-16ER-15/Asset/Threading Inserts 16ER 2.jpg | Type N/A Right | Angle N/A 1.5 º | Dimension L N/A 28 | Ref Pic N/A 2 | Screw N/A A12-W6030100 | Spanner N/A T9 | Inventory N/A |
Add To Cart
Request Quote |
HVWPLAX-16ER-15 HVWPLAX-16ER-15/Asset/Threading Inserts 16ER 2.jpg | Type N/A Right | Angle N/A 1.5 º | Dimension L N/A 40 mm | Ref Pic N/A 2 | Screw N/A A12-W6030100 | Spanner N/A T9 | Inventory N/A |
Add To Cart
Request Quote |
HVWPLX-16EL-15 HVWPLX-16EL-15/Asset/HVWPLX_1.jpg | Type N/A Left | Angle N/A 1.5 º | Dimension L N/A 40 mm | Ref Pic N/A | Screw N/A A12-W6030100 | Spanner N/A T9 | Inventory N/A |
Add To Cart
Request Quote |
